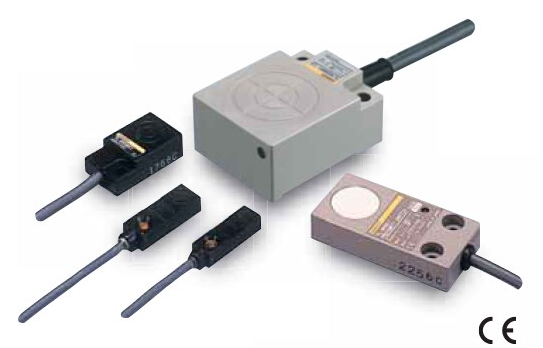

供应德国KUEBLER库伯勒光电传感器

  产品简介
  德国KUEBLER库伯勒光电传感器是采用光电元件作为检测元件的传感器。它*先把被测量的变化转换成光信号的变化,然后借助光电元件进一步将光信号转换成电信号。德国KUEBLER库伯勒光电传感器中国一般由光源、光学通路和光电元件三部分组成。
  详细介绍
  德国KUEBLER库伯勒光没有信号输出的原因
  *先要考虑的是接线或配置的问题。对于对射型德国KUEBLER库伯勒光电传感器必须由投光部和受光部组合使用,两端都需要供电;而回归反射型必须由传感器探头和回归反射板组合使用;同时,用户必须给传感器提供稳定电源,如果是直流供电,必须确认正负*,如若正负*连接错误则会导致输出信号没有。
  上述的原因分析是对德国KUEBLER库伯勒光电传感器本身的考虑,德国KUEBLER库伯勒光电传感器中国我们还需要考虑的是检测物体的位置问题,如果检测物体不在检测区域,这样的检测是徒劳的。检测物体必须在传感器可以检测的区域内,也就是光电可以感知的范围内。其次,要考虑传感器光轴有没有对准问题,对射型的投光部和受光部光轴必须对准,对应的回归反射型的探头部分和反光板光轴必须对准。同样还要考虑的是检测物体是否符合标准检测物体或者zui小检测物体的标准,检测物体不能小于zui小检测物体的标准,从而避免导致对射型、反射型不能很好检测透明物体,德国KUEBLER库伯勒光电传感器中国像反射型对检测物体的颜色有要求,颜色越深,检测距离就越近。
  如果以上情况都可以很明确地做出排除后,我们需要做的事就是检测环境的干扰因素。如光照强度不能超出额定范围;如果现场环境有粉尘,就需要我们定期清理德国KUEBLER库伯勒光电传感器探头表面;或者是多个传感器紧密安装,互相产生干扰;还有一种影响比较大的是电气干扰,如果周围有大功率设备,产生干扰时必须要有相应的抗干扰措施。如果做过上述的逐一排查,这些因素都可以明确地排除还是没有信号输出的话,建议退回厂家检测判断。
  德国KUEBLER库伯勒光结构分析
  德国KUEBLER库伯勒光电传感器通常由三部分构成,它们分别为:发送器、接收器和检测电路。
  发射器带一个校准镜头,将光聚焦射向接收器,接收器出电缆将这套装置接到一个真空管放大器上。在金属圆筒内有一个小的白炽灯做为光源,这些小而坚固的白炽灯传感器就是如今德国KUEBLER库伯勒光电传感器的雏形。
  接收器有光电二*管、光电三*管及光电池组成。光敏二*管是现在zui常见的传感器。德国KUEBLER库伯勒光电传感器光敏二*管的外型与一般二*管一样,只是它的管壳上开有一个嵌着玻璃的窗口,以便于光线射入,为增加受光面积,PN结的面积做得较大,光敏二*管工作在反向偏置的工作状态下,并与负载电阻相串联,当无光照时,它与普通二*管一样,反向电流很小称为光敏二*管的暗电流;当有光照时,载流子被激发,产生电子-空穴,称为光电载流子。
  此外,德国KUEBLER库伯勒光电传感器的结构元件中还有发射板和光导纤维。角反射板是结构牢固的发射装置,它由很小的三角锥体反射材料组成,能够使光束准确地从反射板中返回。它可以在与光轴0到25的范围改变发射角,使光束几乎是从一根发射线,经过反射后,仍从这根反射线返回。
  德国KUEBLER库伯勒光类型
  ⑴槽型德国KUEBLER库伯勒光电传感器
  把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。发光器能发出红外光或可见光,在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时,光被遮挡,光电开关便动作。输出一个开关控制信号,切断或接通负载电流,从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。[4]
  ⑵对射型德国KUEBLER库伯勒光电传感器
  若把发光器和收光器分离开,就可使检测距离加大。由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关,简称对射式光电开关。它的检测距离可达几米乃至几十米。使用时把发光器和收光器分别装在检测物通过路径的两侧,检测物通过时阻挡光路,收光器就动作输出一个开关控制信号。
  ⑶反光板型光电开关
  把发光器和收光器装入同一个装置内,在它的前方装一块反光板,利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。正常情况下,发光器发出的光被反光板反射回来被收光器收到;一旦光路被检测物挡住,收光器收不到光时,光电开关就动作,输出一个开关控制信号。
  ⑷扩散反射型光电开关
  它的检测头里也装有一个发光器和一个收光器,但前方没有反光板。正常情况下发光器发出的光收光器是找不到的。当检测物通过时挡住了光,并把光部分反射回来,收光器就收到信号,输出一个开关信号。
  德国KUEBLER库伯勒光分类
  德国KUEBLER库伯勒光标准类型
  1)漫反射型:一般型或能量型 (-8),聚焦式 (-8-H),带背景抑制功能型 (-8-H)
  ,带背景分析功能型 (-8-HW)
  2)反射板型:一般型 (-6),带偏振滤波功能型 (-54, -55),带透明体检测功能型 (-54-G),带前景抑制功能型 (-54-V)
  3)对射型
  4)槽型
  5)光纤传感器:塑料光纤型,玻璃光纤型
  6)色标传感器,颜色传感器,荧光传感器
  7)光通讯
  8)激光测距:三角反射原理型,相位差原理型,时间差原理型
  9)光栅
  10)防爆/隔爆型
  德国KUEBLER库伯勒光**类型
  1)**对射光电
  2)**光栅
  3)**光幕
  4)**控制器
  德国KUEBLER库伯勒光门控类型
  1)雷达传感器:区域检测型
  2)主动式传感器:单光束型,多光束型,区域检测型
  3)被动式传感器:区域检测型
  4)电梯光幕
  5)通用光电:槽形,对射型等
  德国KUEBLER库伯勒光特长
  ①检测距离长
  如果在对射型中保留10m以上的检测距离等,便能实现其他检测手段(磁性、超声波等) 无法远距离检测。
  ②对检测物体的限制少
  由于以检测物体引起的遮光和反射为检测原理,所以不象接近传感器等将检测物体限定 在金属,它可对玻璃.塑料.木材.液体等几乎所有物体进行检测。
  ③响应时间短
  光本身为高速,并且传感器的电路都由电子零件构成,所以不包含机械性工作时间,响应时间非常短。
  ④分辨率高
  能通过**设计技术使投光光束集中在小光点,或通过构成特殊的受光光学系统,来实现高分辨率。也可进行微小物体的检测和高精度的位置检测。
  ⑤可实现非接触的检测
  可以无须机械性地接触检测物体实现检测,因此不会对检测物体和传感器造成损伤。因此,传感器能长期使用。
  ⑥可实现颜色判别
  通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合 而有所差异。利用这种性质,可对检测物体的颜色进行检测。
  ⑦便于调整
  在投射可视光的类型中,投光光束是眼睛可见的,便于对检测物体的位置进行调整。
