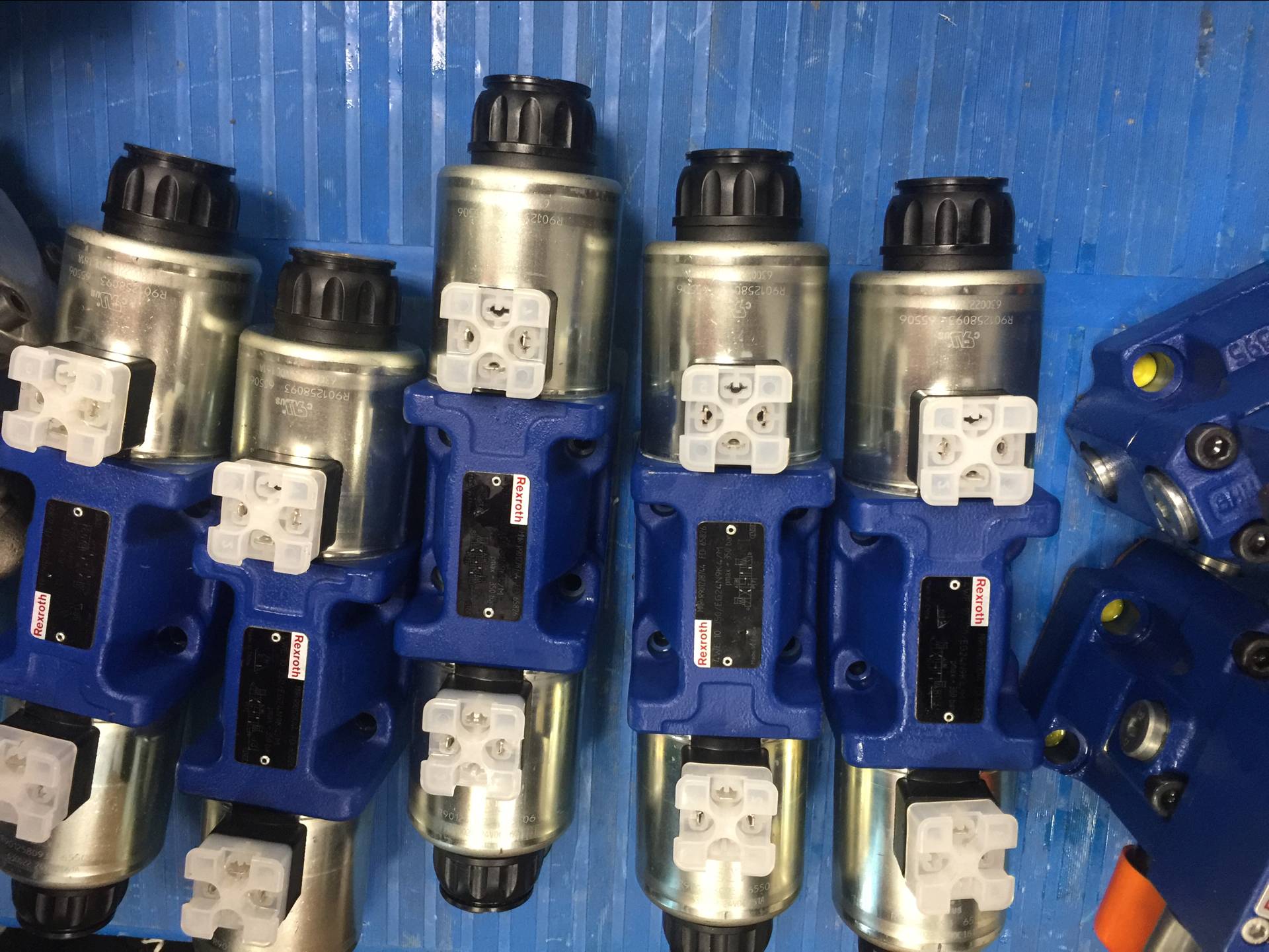

德国rexroth力士乐电磁阀DBEM10-7X/100YG24K4M



德国力士乐电磁阀DBEM10-7X/100YG24K4M

1、安装时应注意阀体上箭头应与介质流向*。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装;
2、电磁阀应保证在电源电压为额定电压的15*-10*波动范围内正常工作;
3、电磁阀安装后,管道中不得有反向压差。并需通电数次,使之适温后方可正式投入使用;
4、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器;
5、当电磁阀发生故障或清洗时,为保证系统继续运行,应安装旁路装置。

力士乐电磁阀工作原理:
 电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
【1】力士乐直动式电磁阀工作原理:
  通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
【2】力士乐分布直动式电磁阀工作原理:
 它是一种直动式和先导式相结合的原理。常闭式---当入口与出口没有压差时,通电后电磁力直接打开先导孔连接主阀活塞依次向上提起,阀门打开;当入口与出口达到启动压差时,通电后,电磁力先打开先导孔,主阀活塞上腔压力下降,从而利用压差和电磁力拉动主活塞,阀口打开;断电时,靠弹簧复位关闭先导孔,主活塞上腔增压,推动主活塞向下移动,阀关闭。常开式与常闭式相反。
【3】力士乐先导式电磁阀工作原理:
常闭式---通电时,电磁力吸合先导孔阀芯,先导孔打开,主阀活塞上腔压力下降,在主活塞上腔和下腔形成上低下高的压力,这样下腔压力推动主活塞打开阀门;断电时,弹簧力复位关闭先导孔,主活塞上腔增压,在主活塞上腔和下腔形成上高下低的压力,介质压力和弹簧力推动主活塞,阀关闭。常开式与常闭式相反。
【4】力士乐膜片式电磁阀工作原理:
通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
【5】力士乐活塞式电磁阀工作原理:
线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

德国rexroth力士乐电磁阀工作特点:
德国REXROTH电磁阀,德国力士乐电磁阀,Rexroth电磁阀电磁阀在液路系统中用来实现液路的通断或液流方向的改变,它一般具有一个可以在线圈电磁力驱动下滑动的阀芯,阀芯在不同的位置时,电磁阀的通路也就不同。阀芯的工作位置有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,有几个通路口,该电磁阀就叫几通电磁阀。 电磁阀安装后,一般所有接口都应该是连接好了的,所谓工作位置指的是阀芯的位置。阀芯在线圈不通电时处在甲位置,在线圈通电时处在乙位置,阀芯在不同位置时,对各接口起到或接通或封闭的作用。

原装力士乐电磁阀特价现货型号:
R901278760 4WE10D5X/EG24N9K4/M
R901391200 4WE10D5X/HG24N9K4/M
R901278761 4WE10E5X/EG24N9K4/M
R901390857 4WE10E5X/HG24N9K4/M
R901401552 4WE10J5X/HG24N9K4/M
R900561274 4WE6D6X/EG24N9K4
R900561288 4WE6J6X/EG24N9K4
R983030770 4WMM10D3X/
R983030768 4WMM10J3X
R983030774 4WMM10J3X/F
R983030724 4WMM6D6X/F
R983030727 4WMM6E6X
R983030733 4WMM6E6X/F
R983030728 4WMM6J6X
