HEIDENHAIN光栅尺主要用于长度测量
HEIDENHAIN封闭式光栅尺能有效防尘、防切屑和防飞溅的切削液，是用于机床的理想选择。敞开式光栅尺与读数头和光栅尺或钢带间没有机械接触。这些光栅尺的典型应用包括：测量机、比较仪和其它长度计量精密设备以及生产和测量设备，例如用在半导体工业中。
HEIDENHAIN增量式光栅尺决定当前位置的方式是由原点开始数测量步距或细分电路的计数信号数量。海德汉的增量式光栅尺带有参考点，开机时必须执行参考点回零，操作非常简单、快捷。
HEIDENHAIN**式光栅尺无需执行参考点回零操作就能直接提供当前位置值。光栅尺的**位置值通过EnDat接口或其它串行接口传输。 产品描述：

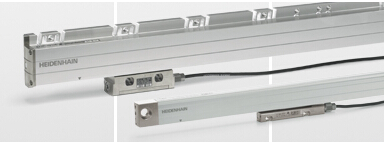

HEIDENHAIN封闭式直线光栅尺
HEIDENHAIN海德汉公司的封闭式直线光栅尺能有效防 尘、防切屑和防飞溅的切削液，是用于机 床的理想选择。
• 精度等级 ± 2 μm
• 测量步距至 0,001 μm
• 测量长度至30 m
• 安装简单、快捷
• 安装公差大
• 能承受大加速度载荷
• 抗污染能力强
封闭式直线光栅尺有
• 标准光栅尺外壳
– 用于振动强烈的应用
– *大测量长度30 m
• 紧凑光栅尺外壳
– 用于有限安装空间应用
– *大测量长度1240 mm， 如果用安装板或紧固件，*大测量长 度2040 mm
HEIDENHAIN封闭式直线光栅尺的铝外壳有效保 护光栅尺、读数头和导轨，避免其受灰 尘、切屑和切削液的影响。 自动向下压的 弹性密封条保持外壳密封。
读数头沿光栅尺的小摩擦力导轨运动。 读 数头通过一个联轴器与外部安装架连接， 联轴器可以补偿光栅尺与机床导轨间不可 避免的对正误差。
对数控机床使用，产品型号如下：
LC 4x5 - Functional Safety、LC 4x5、LC 495、LC 4x3 - Predecessor
LC 1x5 - Functional Safety、LC 1x5、LC 195、LC 1x3 - Predecessor
LC 200、LF 485、LF 185、LS 400、LS 100
LB 382 - single-section、LB 382 - multi-section
HEIDENHAIN敞开式直线光栅尺
敞开式直线光栅尺设计用于需要高精度测量的机床和系统
典型应用包括：
• 半导体工业的测量和生产设备
• PCB电路板组装机
• 超精密机床
• 高精度机床
• 测量机和比较仪，测量显微镜和其它精密测量设备
• 直接驱动
型号： LIC、LIP、LIF、LIDA、PP
